B2B-KON 2.54
Produktdetails

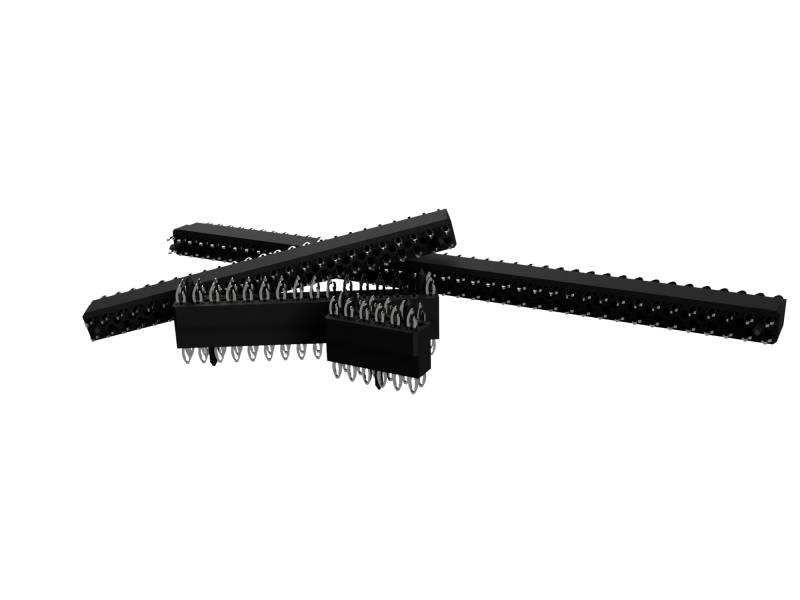

Mit der B2B-KON- Serie bieten wir eine einfache und zuverlässige Alternative zu Board-to-Board Verbindern in Löt- oder Einpresstechnik.
B2B-KON Steckverbinder kontaktieren die Leiterplatten direkt ohne Gegenstecker. Die erste Seite des Steckverbinders ist als flexible Einpresszone ausgebildet, zur dauerhaften Befestigung auf der Leiterplatte. Die gegenüberliegende Seite ist als Direktsteckzone ausgebildet. Dabei übernimmt die zweite Leiterplatte mit ihren Bohrungen die Funktion einer Stecker Buchse, in diese ein federnder Kontakt zur elektrischen Kontaktierung eingesteckt wird.
Mit einem Rastermaß von 2,54 mm und einer maximalen Stromtragfähigkeit von bis zu 7 A bei 85°C eignet sich das Steckverbindersystem zum übertragen von Last- und Signalströmen.
Hinweis:
In der Tabelle "Artikeldaten" am Seitenende finden Sie alle EDA-Modelle und 3D Daten zu den jeweiligen Steckverbindern.
Produkteigenschaften
| Elektrische Eigenschaften | |
|---|---|
| Isolationswiderstand RISO | 1000 MΩ |
| Stromtragfähigkeit IR | bis 7 A bei 85°C |
| Spannungsfestigkeit | 100 V(AC) |
| Übergangswiderstand | < 5 mΩ |
| Mechanische Eigenschaften | |
|---|---|
| Raster | 2,54 mm |
| Steckzyklen | min. 10 (abhängig von Kontaktoberfläche) |
| Steckkräfte (pro Pin) | ≤ 1,5 N (nach 5. Steckung) |
| Abzugskraft (pro Pin) | ≥ 2,0 N (nach 5. Steckung) |
| Einpresskraft (pro Pin) | ≤ 25 N |
| Halte-/ Auszugkraft (pro Pin) | ≥ 15 N |
| Material Eigenschaften | |
|---|---|
| Material Isolierkörper | LCP |
| Brennbarkeitsklasse | UL94 V-0 |
| Farbe Isolierkörper | Schwarz |
| Kontaktmaterial | CuSn6 |
| Kontaktoberfläche | Sn |
| Oberfläche Kontaktierungsbereich | Sn |
| Betriebstemperatur | -40 bis +85°C |
| Verpackungseigenschaften | |
|---|---|
| Verpackung | Beutel |
Artikeldaten: Isolierkörper
| ArtNr. | Datenblatt | Downloads | Polzahl | Raster (mm) |
L (mm) |
B (mm) |
H über LP (mm) |
Preise | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 41.004.254.01.01 | 2 DateienCAD-DateienZusammengefasst als ZIP-Datei |
4 | 2,54 | 5,08 | 5,00 | 7,00 |
| ||||||||||
| 41.006.254.01.01 | 2 DateienCAD-DateienZusammengefasst als ZIP-Datei |
6 | 2,54 | 7,62 | 5,00 | 7,00 |
| ||||||||||
| 41.008.254.01.01 | 2 DateienCAD-DateienZusammengefasst als ZIP-Datei |
8 | 2,54 | 10,16 | 5,00 | 7,00 |
| ||||||||||
| 41.010.254.01.01 | 2 DateienCAD-DateienZusammengefasst als ZIP-Datei |
10 | 2,54 | 12,70 | 5,00 | 7,00 |
| ||||||||||
| 41.012.254.01.01 | 2 DateienCAD-DateienZusammengefasst als ZIP-Datei |
12 | 2,54 | 15,24 | 5,00 | 7,00 |
| ||||||||||
| 41.032.254.01.01 | 2 DateienCAD-DateienZusammengefasst als ZIP-Datei |
32 | 2,54 | 40,64 | 5,00 | 7,00 |
| ||||||||||
| 41.048.254.01.01 | 2 DateienCAD-DateienZusammengefasst als ZIP-Datei |
48 | 2,54 | 60,96 | 5,00 | 7,00 |
| ||||||||||
| 41.084.254.01.01 | 2 DateienCAD-DateienZusammengefasst als ZIP-Datei |
84 | 2,54 | 106,68 | 5,00 | 7,00 |
|
