Leiterplatten-Steckverbinder

Heute gibt es fast keine elektronischen Geräte, die ohne eine sogenannte gedruckte Schaltung, also einer Platine oder Leiterplatte auskommen. Die Leiterplatten dienen zum einen als Träger für Bauelemente und mit ihrer gedruckten Verschaltung, die sogenannten Leiterbahnen sorgt sie für die gewünschten Verbindungen zwischen den einzelnen Bauelementen. Die gängigsten Verfahren zum Verbinden der Bauelemente mit der Leiterplatte sind SMT (surface mount technology)- oder THT(through hole technology)- Löten und massive- oder flexible Einpresstechnik. Dabei kommt die flexible Einpresstechnik unserer eingesetzten SKEDD- Technologie am nächsten.

Nicht selten sind externe Komponenten (Sensoren, Display, etc.) anzuschließen oder in einem Gerät befinden sich mehrere Leiterplatten die miteinander verbunden werden müssen. Verschiedene PCB- Steckverbinder sorgen dann für die nötigen elektrischen Verbindungen im jeweiligen Anwendungsfall.

Wir bei der Kallee Mechatronics unterscheiden Steckverbinder für Leiterplatten in drei Kategorien.

Kabel-auf-Leiterplatte (wire-to-board, W2B)

W2B-Steckverbinder bilden die Anschlüsse für isolierte Drähte, Leitungen und Kabel. Die Kombination aus Steckern und den kompatiblen Buchsen oder Gegensteckern ermöglichen eine besonders flexible Verbindung zwischen Komponenten und Leiterplatte.

Leiterplatte-auf-Leiterplatte (board-to-board, B2B)

B2B-Steckverbinder verbinden in der Regel zwei Leiterplatten miteinander. Aufgelötete Stift- und Buchsenleisten übernehmen die elektrische Verbindung für gestapelte Leiterplatten (Huckepack-Verfahren) oder im rechten Winkel angeordnet und gelten als sehr sicher und platzsparend.

Komponente-auf-Leiterplatte (component-to-board, C2B)

C2B-Steckverbinder verbinden Komponenten mit der Leiterplatte. Dabei können Komponenten wie Relais, IO-Module, Kommunikationsmodule oder Gehäusemodule mit der Leiterplatte verbunden werden.

SKEDD-Steckverbinder

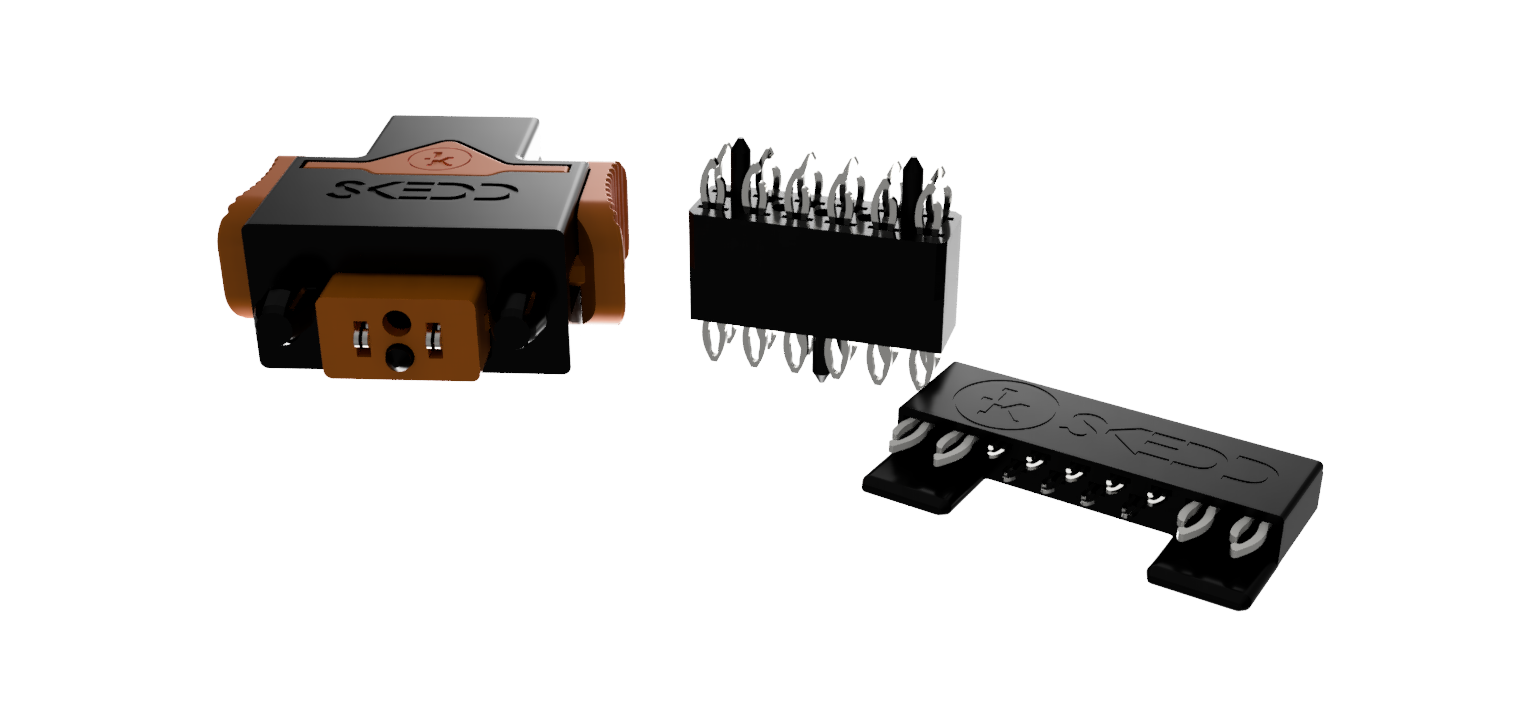

Bei allen Kategorien setzen wir auf die innovative SKEDD-Technologie. Dabei haben alle drei Kategorien eine Gemeinsamkeit, es wird auf den Gegenstecker/ die Buchse verzichtet und wir Kontaktieren die Leiterplatte direkt und ohne Umwege in der Bohrung.
